Радиальный резцедержатель B5 правый удлиненный с хвостовиком VDI 3425 DIN69880.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип VDI: B5
ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!

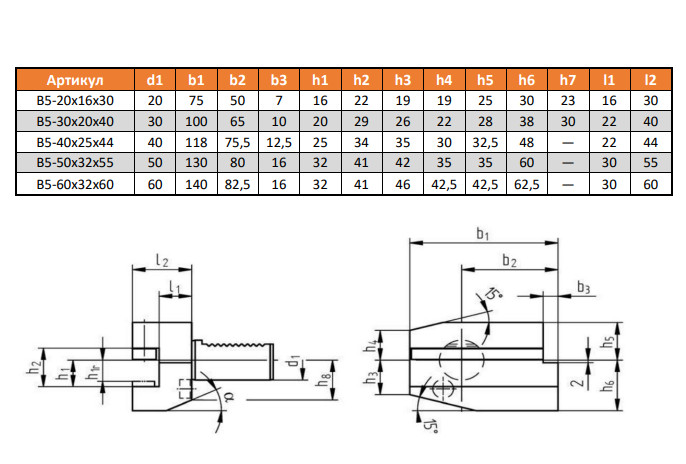

| Наименование | d1 | b1 | b2 | b3 | h1 | h2 | h3 | h4 | h5 | h6 | h7 | l1 | l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резцедержатель VDI B5-20x16x30 STARDA | 20 | 75 | 50 | 7 | 16 | 22 | 19 | 19 | 25 | 30 | 23 | 16 | 30 |
| Резцедержатель VDI B5-30x20x40 STARDA | 30 | 100 | 65 | 10 | 20 | 29 | 26 | 22 | 28 | 38 | 30 | 22 | 40 |
| Резцедержатель VDI B5-50x32x55 STARDA | 40 | 118 | 75,5 | 12,5 | 25 | 34 | 35 | 30 | 35,5 | 48 | - | 22 | 44 |
| Резцедержатель VDI B5-60x32x60 STARDA | 50 | 130 | 80 | 16 | 32 | 41 | 42 | 35 | 35 | 60 | - | 30 | 55 |
