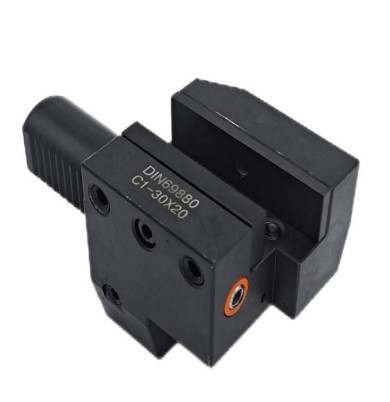

Аксиальный резцедержатель правый с хвостовиком VDI 3425 DIN69880.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип VDI: C1
ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!

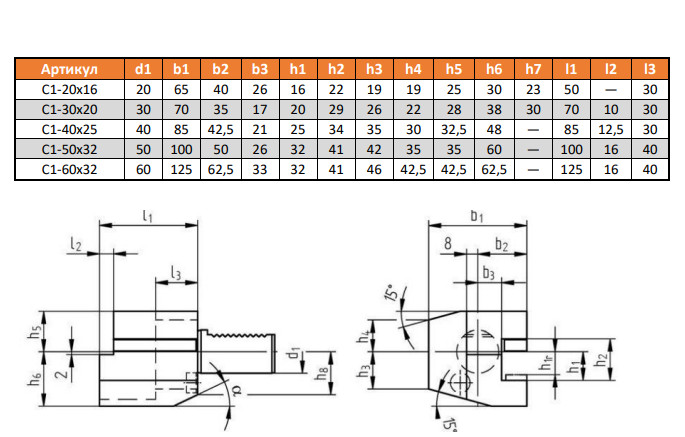

| Наименование | d1 | b1 | b2 | b3 | h1 | h2 | h3 | h4 | h5 | h6 | h7 | l1 | l2 | l3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резцедержатель VDI C1-20x16 STARDA | 20 | 65 | 40 | 26 | 16 | 22 | 19 | 19 | 25 | 30 | 23 | 50 | - | 30 |
| Резцедержатель VDI C1-30x20 STARDA | 30 | 70 | 35 | 17 | 20 | 29 | 26 | 22 | 28 | 38 | 30 | 70 | 10 | 30 |
| Резцедержатель VDI C1-40x25 STARDA | 40 | 85 | 42,5 | 21 | 25 | 34 | 35 | 30 | 32,5 | 48 | - | 85 | 12,5 | 30 |
| Резцедержатель VDI C1-50x32 STARDA | 50 | 100 | 50 | 26 | 32 | 41 | 42 | 35 | 35 | 60 | - | 100 | 16 | 40 |
| Резцедержатель VDI C1-60x32 STARDA | 60 | 125 | 62,5 | 33 | 32 | 41 | 46 | 42,5 | 42,5 | 62,5 | - | 125 | 16 | 40 |
