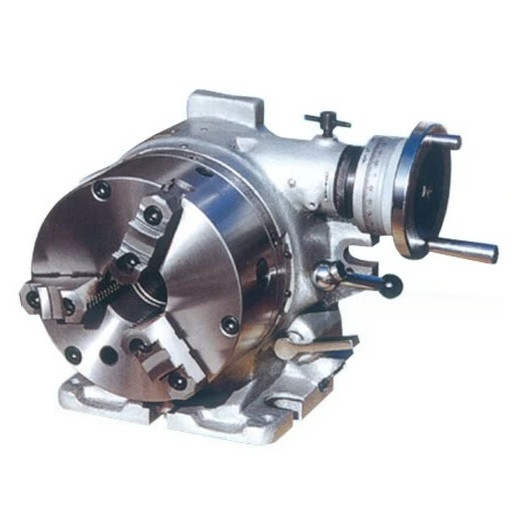

Головки делительные F3 и F3-6 горизонтально-вертикальные

Основные характеристики

Головки делительные серии F3 и F3-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы может производиться с помощью червячной передачи. Оба метода позволяют без труда выполнить работу.


ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!


Адрес:
220073 г. Минск, 4-й Загородный переулок, 58Б, офис 11

Наименование Внутренний диаметр шпинделя, мм Высота центра, мм Деление на части Диаметр шпинделя под установку патрона,мм Минимальное деление шкалы вернера Модуль червячной передачи Передаточное отношение червячной пары Поворот стола при одном обороте червяка, град Ширина направляющих шпонок
Головка делительная F3 119,774 150 2, 3, 4, 6, 8, 12, 24 212 10 1,5 1:90 4 16
Головка делительная F3-6 80 130 2, 3, 4, 6, 8, 12, 24 170 10 1,25 1:90 4 16
