Универсально-делительные головки УДГ-Д с дифференциальным делением

Основные характеристики

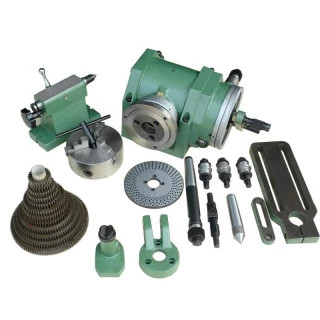

Универсальные делительные головки серии FW80, F11100A, F11125A, F11160A, F11200A с комплектом дифференциального деления, являются одной из  важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.


ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!


Адрес:
220073 г. Минск, 4-й Загородный переулок, 58Б, офис 11

Наименование Высота центра, мм Диаметр конуса торца шпинделя для фланца, мм Кол-во зубьев Кол-во отверстий на 1-м делительном диске Кол-во отверстий на 2-м делительном диске Конус шпиндельного отверстия, Морзе Модуль сменных шестерен Передаточное отношение червячной пары Угол поворота шпинделя в вертикальной плоскости Ширина направляющих шпонок
Универсальная делительная головка F1180А УДГ Д-160А 80 36,541 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 3 1,5 1:40 +90°/ -6° 14
Универсальная делительная головка F11100A УДГ Д-200А 100 41,275 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 3 1,5 1:40 +95°/ -5° 14
Универсальная делительная головка F11125A УДГ Д-250А 125 53,975 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 4 2,0 1:40 +95°/ -5° 18
Универсальная делительная головка F11160A УДГ Д-320А 160 53,975 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 4 2,0 1:40 +95°/ -5° 18
Универсальная делительная головка F11200A УДГ Д-400А 200 53,975 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 4 1,5 1:40 +95°/ -5° 18
