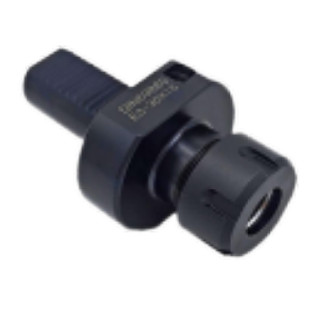

Держатель инструмента для зажима цанг VDI E3

Основные характеристики

Резцедержатель цанговый E3 с хвостовиком VDI 3425 DIN69880.
Держатель для цанг EOC (тип E3) с хвостовиком VDI 3425 по DIN 69880 (ГОСТ 24900-81).
Патрон цанговый DIN6398 STARDA тип E3 ситстема OZ по DIN 9388 (ISO 10897)
Резцедержатели тип E3 используются для фиксации осевого инструмента с помощью зажима в цанге EOC.
Цанги EOC и ключ приобретаются отдельно.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип VDI: E3

ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!

Телефоны:

+375(29)763-99-15

+375(29)699-94-09

Адрес:

220073 г. Минск, 4-й Загородный переулок, 58Б, офис 11

Email:

sales@forcetm.by

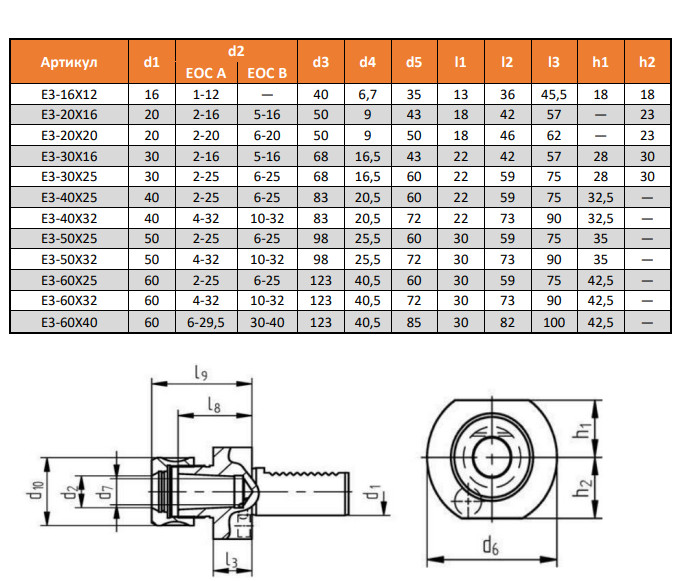

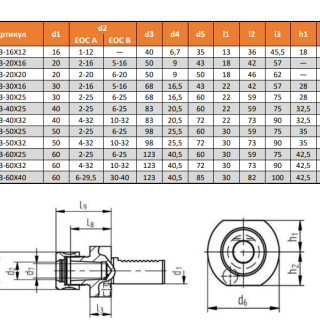

Наименование	d1	d3	d4	d5	h1	h2	l1	l2	l3	d2 EOC A	d2 ECO B
Резцедержатель VDI E3-16x12 STARDA	16	40	6,7	35	18	18	13	36	45,5	1-12	-
Резцедержатель VDI E3-20x16 STARDA	20	50	9	43	-	23	18	42	57	2-16	5-16
Резцедержатель VDI E3-20x20 STARDA	20	50	9	50	-	23	18	46	62	2-20	6-20
Резцедержатель VDI E3-30x16 STARDA	30	68	16,5	43	28	30	22	42	57	2-16	5-16
Резцедержатель VDI E3-30x25 STARDA	30	68	16,5	60	28	30	22	59	75	2-25	6-25
Резцедержатель VDI E3-40x25 STARDA	40	83	20,5	60	32,5	-	22	59	75	2-25	6-25
Резцедержатель VDI E3-40x32 STARDA	40	83	20,5	72	32,5	-	22	73	90	4-32	10-32
Резцедержатель VDI E3-50x25 STARDA	50	98	25,5	60	35	-	30	59	75	2-25	6-25
Резцедержатель VDI E3-50x32 STARDA	50	98	25,5	72	35	-	30	73	90	4-32	10-32
Резцедержатель VDI E3-60x25 STARDA	60	123	40,5	60	42,5	-	30	59	75	2-25	6-25
Резцедержатель VDI E3-60x32 STARDA	60	123	40,5	72	42,5	-	30	73	90	4-32	10-32
Резцедержатель VDI E3-60x40 STARDA	60	123	40,5	85	42,5	-	30	82	100	6-29,5	30-40
