Основные характеристики

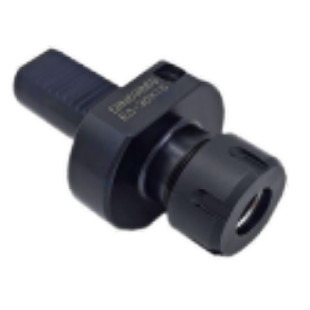

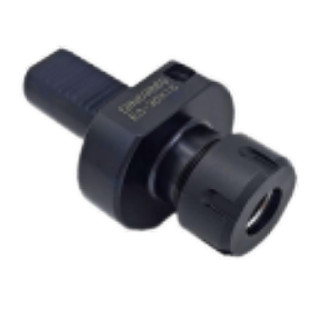

Держатель инструмента для зажима цанг VDI E3-50x32 STARDA
VDI Е3-50х32 STARDA
Резцедержатель цанговый E3-50x32 с хвостовиком VDI50-3425 DIN69880.
Держатель для цанг EOC (тип E3) с хвостовиком VDI 3425 по DIN 69880 (ГОСТ 24900-81).
Патрон цанговый DIN6398 STARDA тип E3 ситстема OZ по DIN 9388 (ISO 10897)
Резцедержатели тип E3 используются для фиксации осевого инструмента с помощью зажима в цанге EOC.
Цанги EOC и ключ приобретаются отдельно.
Применяется для токарной обработки на станках с ЧПУ (числовым программным управлением).
Тип VDI: E3
Размер VDI: 50 мм
Вид цанги: EOC (OZ)32
Диапазон зажима: 4-32 мм

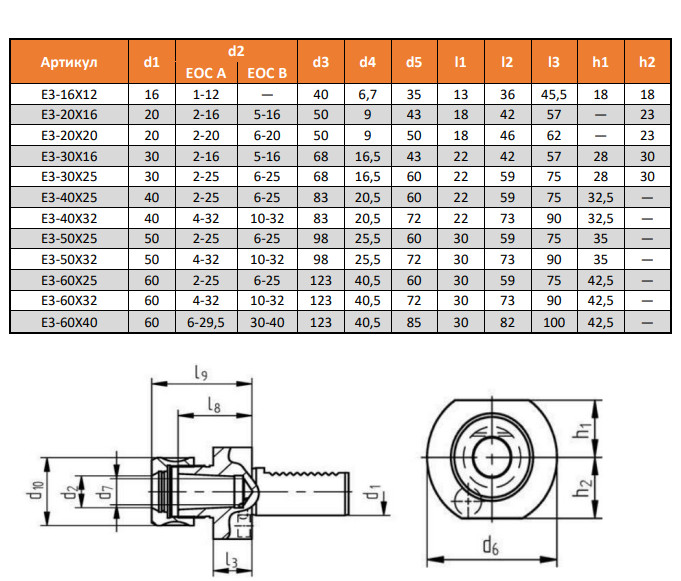

Характеристики
d1
50
d3
98
d4
25,5
d5
72
h1
35
h2
-
l1
30
l2
73
l3
90
d2 EOC A
4-32
d2 ECO B
10-32
