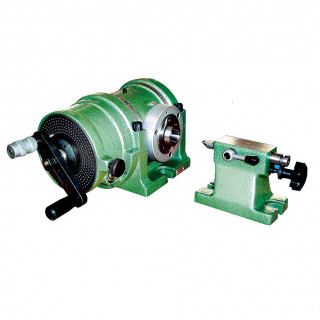

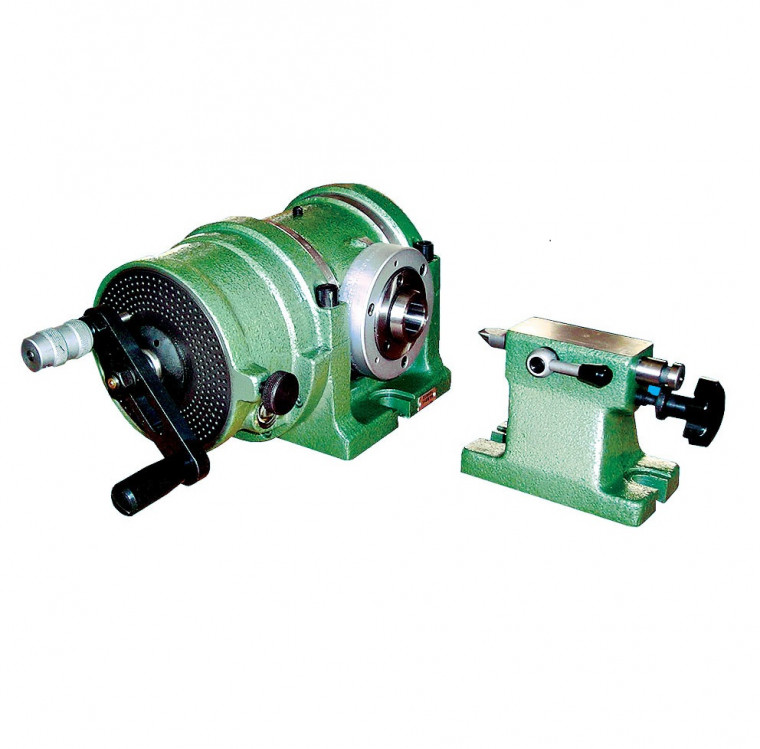

Головка делительная без диф.деления F12200 (УДГ-Д-400)

Основные характеристики

Универсальные делительные головки являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.

Характеристики
Высота центра, мм
200
Диаметр конуса торца шпинделя для фланца, мм
82,563
Кол-во отверстий на 1-м делительном диске
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Кол-во отверстий на 2-м делительном диске
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Конус шпиндельного отверстия, Морзе
5
Максимальная нагрузка на подшипник, кг
200
Передаточное отношение червячной пары
1:40
Угол поворота шпинделя в вертикальной плоскости
+95°/ -5°
Ширина направляющих шпонок
22
