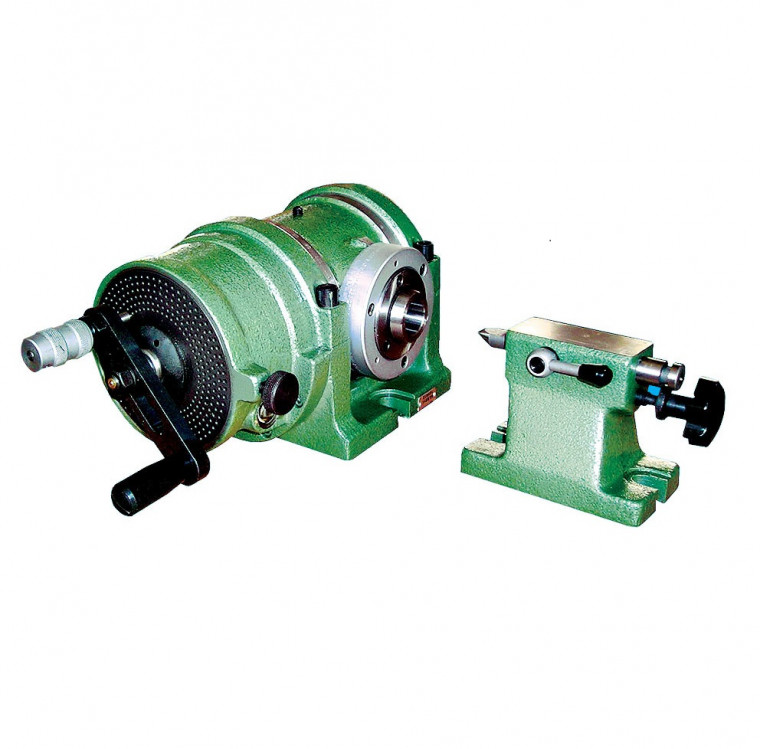

Универсально-делительные головки УДГ-Д без дифференциального деления

Основные характеристики



Универсальные делительные головки серии FB80, F12100, F12125, F12160A, F12200 являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.


ООО "ФорсТехМаш" - поставщик станочной оснастки номер ОДИН в Беларуси!


Адрес:
220073 г. Минск, 4-й Загородный переулок, 58Б, офис 11

Наименование Высота центра, мм Диаметр конуса торца шпинделя для фланца, мм Кол-во отверстий на 1-м делительном диске Кол-во отверстий на 2-м делительном диске Конус шпиндельного отверстия, Морзе Максимальная нагрузка на подшипник, кг Передаточное отношение червячной пары Угол поворота шпинделя в вертикальной плоскости Ширина направляющих шпонок
Головка делительная без диф.деления FB80 (УДГ-Д-160) 80 36,541 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 3 80 1:40 +90°/ -6° 14
Головка делительная без диф.деления F12100 (УДГ-Д-200) 100 41,275 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 3 100 1:40 +95°/ -5° 14
Головка делительная без диф.деления F12125 (УДГ-Д-250) 125 53,975 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 4 130 1:40 +95°/ -5° 18
Головка делительная без диф.деления F12160 (УДГ-Д-320) 160 53,975 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 4 130 1:40 +95°/ -5° 18
Головка делительная без диф.деления F12200 (УДГ-Д-400) 200 82,563 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 5 200 1:40 +95°/ -5° 22
Головка делительная без диф.деления F12250 (УДГ-Д-500) 250 82,563 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 5 200 1:40 +95°/ -5° 22
