Основные характеристики

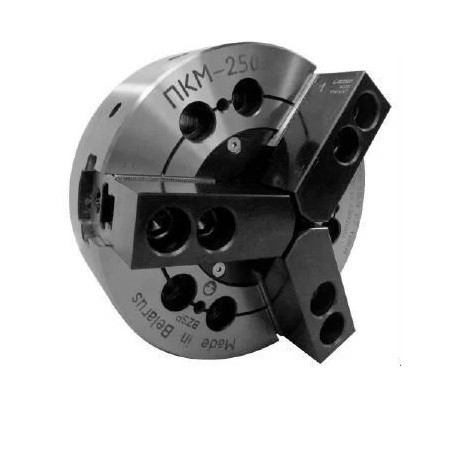

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы классов точности «В» и «А» в условиях серийного и массового производства.
Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. В патроне предусмотрены масленки для смазывания рабочих поверхностей патрона. Возможно использование патрона на станках с вертикальной обработкой.
Точность патронов ISO 3442-3.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Тип крепления патрона:
1 – крепление на фланцевый конец шпинделя по ISO 702-4 (DIN 6353);
2 – крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
3 – крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
4 – крепление через промежуточный фланец ГОСТ 3889 на шпиндель станка.
